全新钢网印刷机 ii-P7 技术深度解析

ii-P7 于 2023 年 10 月在美国明尼阿波利斯 SMTAi（国际表面贴装技术协会）展会上首次亮相，并于 11 月在德国慕尼黑 Productronica 展会上隆重展出，这是 Europlacer 旗下的一款拥有低维护成本和高端性能的钢网印刷机。



速度

快至5秒的节拍时间

快速设置



灵活性

易于换线

方便打样

大印刷面积



精度

卓越的重复精度

20 μ m @ 6 σ 2Cpk

双移动相机（DRc）

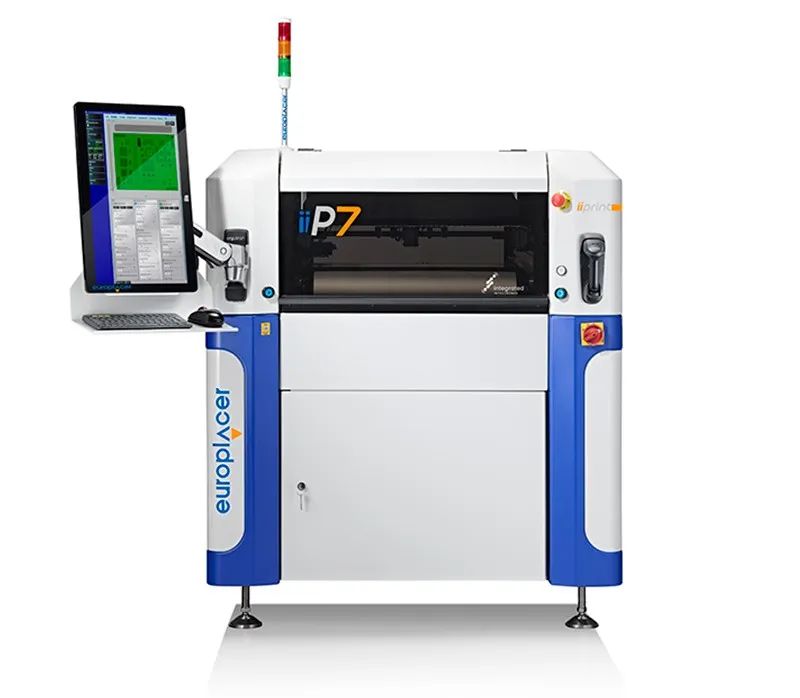

Europlacer 的 ii-P7 是一款顶级钢网印刷机，以其卓越的性能和独特的功能而闻名。ii-P7 的每个轴上都集成了 1 微米分辨率光栅尺线性编码器，能够确保印刷精度一致，并提供最完美的印刷效果。

ii-P7 由我们先进的 ii-PS 软件控制，可以无缝集成到中小批量多品种和大批量生产环境中。

此外，它还通过 ADu+ 功能提供补充锡膏和胶水点涂，并支持通过 S-Track 功能贴放条形码标签，让生产过程从一开始就具有全面的可追溯性。

ii-P7 引入了提升生产力的一系列功能，包括一个提供主动的刮刀压力闭环控制和刮刀零校准的免维护的印刷头。新平台可处理从 584mm（23英寸）到 736mm（29英寸）的钢网，无需适配器，减少了在中小批量多品种生产环境中的设置和产品转换时间。

与 Europlacer 目前的旗舰型印刷机 EP710 相比，ii-P7 在标准模式下的节拍时间缩短了 25%。而在作为选项提供的特殊电机技术的支持下，其节拍时间更是可以缩短 50% 以上。它内置了 IPC-CFX 和 Hermes 协议，以及作为标准配置的远程设备状态监测和耗材预估补给功能。

全新的平台设计无需冷却风扇，维护更方便，运行更安静，可靠性更高。



特点/优势



快至 5 秒的节拍时间

借助 Velocity+，ii-P7 的节拍时间最快可达 5 秒（标准节拍时间为 9 秒）

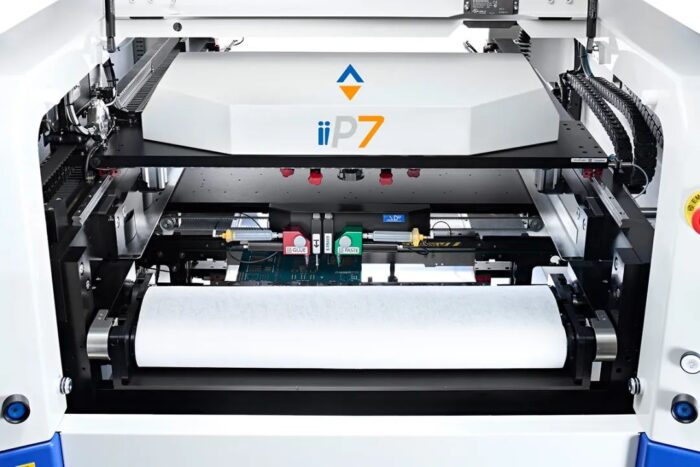

单程湿-干-真空钢网底部清洁器

我们的单程清洁器可缩短清洁时间

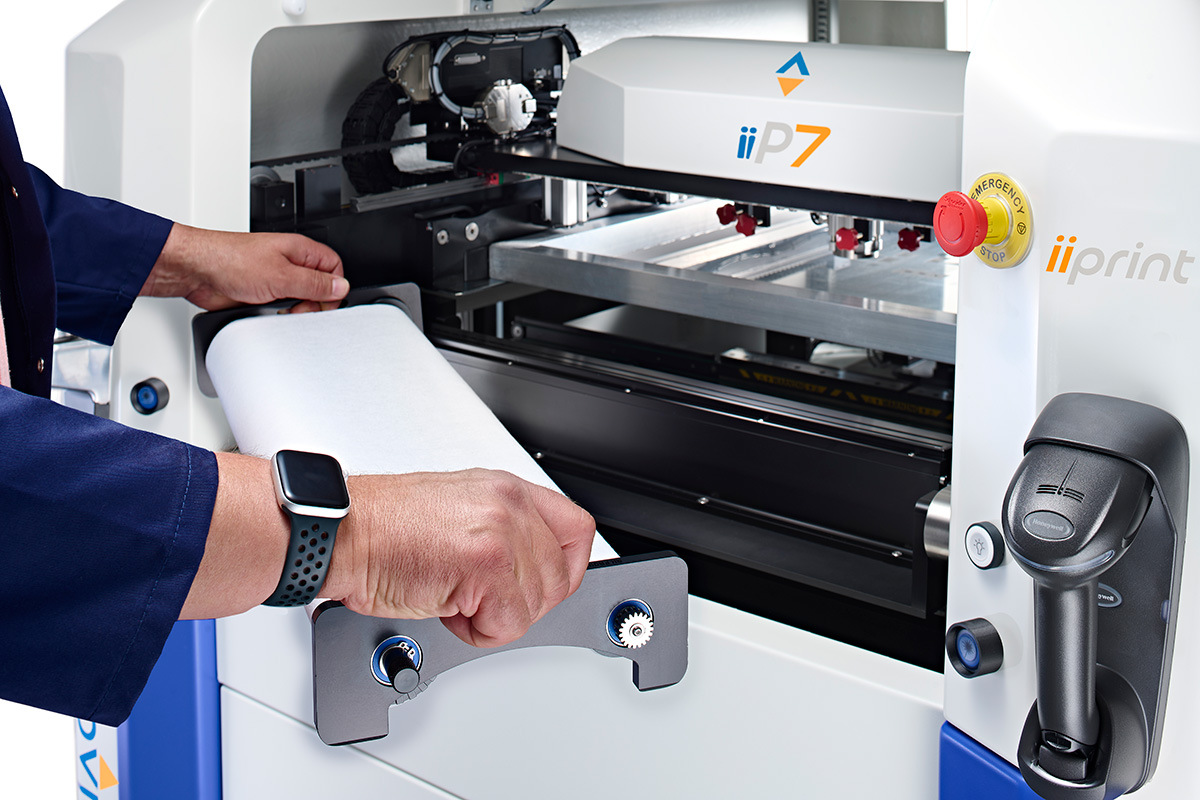

快速更换擦拭纸可提高转换速度



SmartCal²

SmartCal² 可收集的数据增加了 88%，以实现最高的准确性和可重复性



ADu+

精确添加锡膏和胶水



S-Track 标签贴放

条形码贴放，实现全面可追溯性



技术数据



最大电路板尺寸

610mm (x) x 515mm (y)

最小电路板尺寸

45mm (x) x 45mm (y)

最大PCB重量

1kg (2.2lb)

PCB厚度

0.2mm（0.615″）至 8mm（0.2″）

印刷重复精度

20µm @ 6 σ 2Cpk

印刷速度

5-250mm/s

节拍时间

9s（标准）

7s 和 5s（升级可选）

（不包括印刷时间）
