iineo ii-N2 贴片机

中小批量、多品种贴装顶级机型

ii-N2 贴装平台是性能与灵活的完美组合。该设备配备2个旋转贴片头，具有超大供料器容量，同时具有Europlacer 设备典型的优异性能。了解我们专注于中小批量、多品种的贴装方案。

灵活性

元件范围：03015（公制）- 99x99x34mm； 供料器容量：264个8mm供料器，可载3个JEDEC的内置托盘供料区

互联性

ii-Tab 和 CFX 的设备互联

多功能性

PCB 范围：50x45mm – 700x600mm，重量可达10kg

全能性

单机可完成所有贴装

正如您所期望的那样，来自 Europlacer 的 SMT 贴装设备 iineo+ 是一个具有广泛可配置性的精致单机贴装平台。然而，设备作为标配具备的功能才是该平台最重要的方面。

在大多数贴片机上，各贴片头只能贴装特定范围的元件。这毫无疑问增添了工作的复杂性。结果是您不能有效平衡单机内各贴片头的工作，更不用说平衡整条生产线的工作。但 iineo+ 贴片机所有的贴片头和吸嘴位置都能够贴装全系列的元件，具有真正平衡生产线的能力。最重要的是，您不必在供料器站位数量或产能上顾此失彼——因此生产能以最高效率运行。

同时，iineo+ 还配备了线性马达和数码相机。此外，平台还使用 Europlacer 独特及通过验证的核心功能，如综合智能™、智能供料器、智能吸嘴和 3DPS（即 3D 定位系统，用于保证对所有元件的拾取和贴装进行闭环压力控制）。重要的是，iineo+ 能贴装非常大的电路板，最大可处理 1610mm x 600mm 尺寸的电路板。

Internal Matrix Trays for pick and place machines.

内置供料区

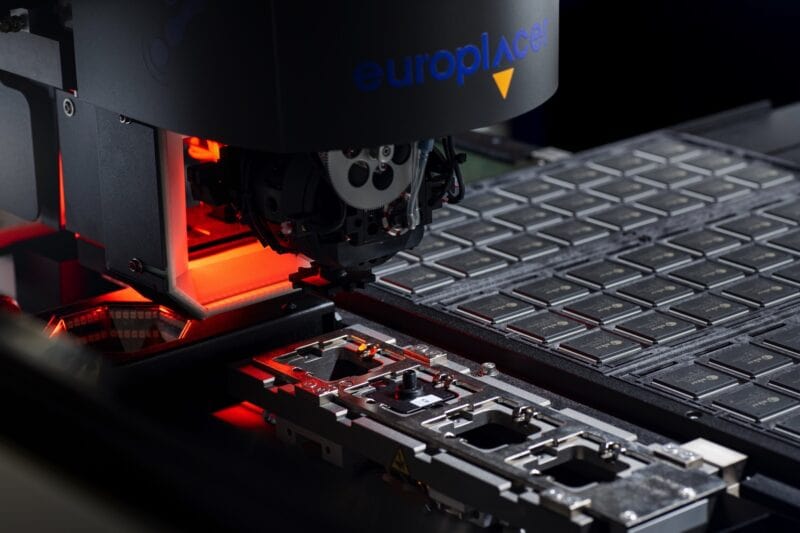

High performance rotary turret head

旋风（Tornado）旋转贴装头

配备 1 个可装载8个或12个智能吸嘴的旋风（Tornado）旋转贴装头

Electrical Tester

元件电测试仪

智能供料器

Eliminate errors with intelligent feeders
消除错误，快速换线

智能供料器是Europlacer于1990年开发的，现已被大多数制造商所采用。 供料器记载元件信息，库存数量和取料校正，使贴片机可以确认吸取了正确的元件。

作为智能供料器的创建者，Europlacer围绕供料器设计其贴装平台，以提供无与伦比的综合贴装解决方案

优点
Tornado head
Tornado贴装头

配备两个可装载8个或12个智能吸嘴的旋风（Tornado）旋转贴装头

Electrical tester
元件电测试仪

可独立验证校准（UKAS / NIST / PTB 等）

Intelligent conveyor
智能输送机

无需额外机械操作步骤即可提高生产效率，同时自动优化电路板停板对位，实现生产效率最大化。

3D positioning system
3DPS (即 3D 定位系统)

用于保证对所有元件的拾取和贴装进行闭环压力控制

No component limitations
适用于各种类型元件

每个吸嘴位置均可贴装所有任意类型元件，不受限制地实现真正的产线平衡

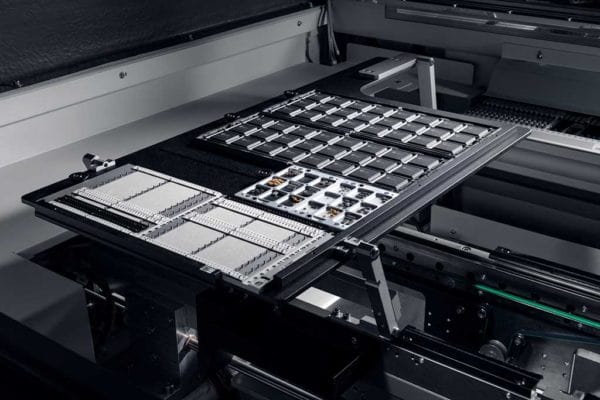

Internal Matrix Tray
供料器（内置供料区）

可容纳多达3个标准 JEDEC 托盘

Intelligent feeders and nozzles
供料器/吸嘴产品系列

异型元件&智能特殊吸嘴槽

* 选项

技术参数



  ii-N2
元件范围 03015 至 50mm x 50mm
(选配
固定相机时)		 99mm x 99mm *
最大元件高度 34mm（配备12个吸嘴时高度为31mm)
标准供料器 4mm – 104mm 卷带
供料器容量 264 个 8mm 供料器料站位供料器（内置供料区）
内置供料器 3 x 内置托盘供料区
贴装头 配备 2 个可装载8个或12个智能吸嘴的旋风（Tornado）旋转贴装头
最大电路板尺寸 1610mm x 600mm
最大贴装速度 30,780cph**

* 8吸嘴位贴片头，降低滑动托盘（减少垫片）供料或自动托盘供料柜（特定托盘）供料

** 12吸嘴位贴片头 – 工厂最佳测试条件

选择/配件
设备
  • 飞越对中高分辨率数码相机
软件
  • 支架离线编程站
  • 库存管理
  • 全程追踪
  • PROMON 生产信息管理软件
供料器
  • 条码供料器
  • 散料供料器
  • BGAs锡球供料器
  • 助焊剂供料器用于POP贴装流程
  • 自动托盘供料柜
