atom ii-A4 贴片机

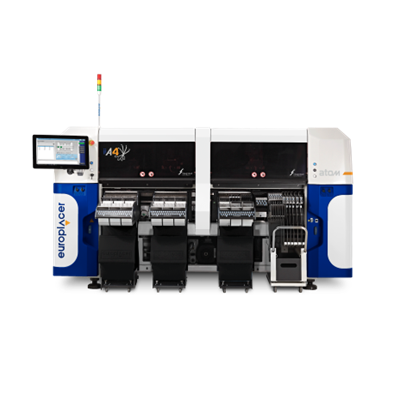

atom ii-A4 Pick and Place machine

大批量解决方案

高速贴片机ii-A4将Europlacer传奇般的灵活性提升到了新的高度，速度高达104,000。

ii-A4有4个Pulsar头

综合智能

方便ii-A4与您的产线中所有兼容CFX 的设备互联

灵活型

庞大的供料器容量和快速换线能力

高速度

高速高精度

经过五年的发展，Europlacer设计团队开始设计一个新平台，该平台将极高的贴装速度与我们传奇般的贴装灵活性和准确性相结合。 他们成功了。 结果是Atom。现在，可以有一个高速，灵活的解决方案-毫不妥协。龙门架在两端同时沿x轴驱动。 他们使用带有精密编码器的同步线性电动机。 消除了机械变形，最重要的是，加速度增加了66％，达到2g。

atom4全部与原始性能有关。 部署四个独立的龙门，每个龙门都支持一个Pulsar移液器头，atom4可以将放置速度提高到六位数，适用于01005型材直至13mm x 13mm尺寸的设备。 智能放置程序包括完全优化的拾放头轨迹和获得专利的自动停板定位驱动器放置速度高达104,000cph，同时保持了Europlacer广受赞誉的准确性。 atom4只是Europlacer最快的贴片机。

ii-A4
ii-A4
ii-A2 Pulsar head
Pulsar喷头
Electrical Tester
元件电测试仪

*选择

智能供料器
Eliminate errors with intelligent feeders
消除错误，快速换线

智能供料器是Europlacer于1990年开发的，现已被大多数制造商所采用。 供料器记载元件信息，库存数量和取料校正，使贴片机可以确认吸取了正确的元件。

作为智能供料器的创建者，Europlacer围绕供料器设计其贴装平台，以提供无与伦比的综合贴装解决方案。

优点
ii-A2 Pulsar head
四个管式脉冲星（Pulsar）贴装头

拥有四个配备8智能吸嘴位的管式脉冲星（Pulsar）贴装头

Electrical tester
元件电测试

可独立验证校准（UKAS / NIST / PTB 等）

No component limitation
适用于各种类型元件

每个吸嘴位置均可贴装所有任意类型元件，不受限制地实现真正的产线平衡

3DPS (3D Positioning System)
3DPS (即 3D 定位系统)

用于保证对所有元件的拾取和贴装进行闭环压力控制

ii-A1 inside
供料器/吸嘴产品系列

异型元件&智能特殊吸嘴槽

* 选项

规格



  ii-A4
元件范围 01005 到 13mm x 13mm
(选配固定相机时) –
组件高度 7mm
标准供料器 4mm – 104mm 卷带
供料器容量 264 x 8mm
内置供料器  –
贴装头 4x Pulsar 贴装头
最大电路板尺寸 825mm x 715mm
最快贴装速度 100,000cph
贴装精度 22um (QFPS) 到 50um (CHIPS) @ 3 Sigma
选择 / 配件
设备
  • 后置多达两个飞越对中高分辨率数码相机
  • 轨道宽度自动调整
  • PCB重板承重套件(10 kg)
  • 特宽PCB轨道装置715mm (设备后侧无供料器)
  • 设备后侧触摸屏
软件
  • 支架离线编程站
  • 库存管理
  • 全程追踪
  • PROMON 生产信息管理软件
  • 键盘
  • 鼠标
供料器
  • 条码供料器
  • 散料供料器
  • BGAs锡球供料器
  • 助焊剂供料器用于POP贴装流程
  • 自动托盘供料柜
